Un moteur à boue est un composant essentiel dans l'industrie du forage pétrolier et gazier, convertissant l'énergie hydraulique du fluide de forage en énergie mécanique pour faire tourner le trépan. Le stator est l'une des pièces les plus importantes d'un moteur à boue et son matériau joue un rôle crucial dans les performances, la durabilité et l'efficacité du moteur. En tant que fournisseur réputé de moteurs à boue, j'ai une connaissance approfondie des matériaux du stator et de leurs implications pour la fonctionnalité globale du moteur à boue.
Matériaux courants du stator
Caoutchouc
Le caoutchouc est peut-être le matériau le plus largement utilisé pour les stators des moteurs à boue. Des caoutchoucs naturels et synthétiques sont utilisés, les caoutchoucs synthétiques étant plus courants en raison de leurs propriétés améliorées. Le caoutchouc nitrile (NBR) et le caoutchouc nitrile hydrogéné (HNBR) sont fréquemment utilisés.
Le caoutchouc nitrile présente une bonne résistance à l’huile, au carburant et à d’autres fluides à base de pétrole, couramment présents dans les opérations de forage. Il peut résister à une plage de températures relativement large, généralement de - 40°C à 120°C. Cela le rend adapté à de nombreuses applications de forage à usage général où la température et l'environnement chimique ne sont pas extrêmement rigoureux.
Le caoutchouc nitrile hydrogéné, en revanche, offre une résistance thermique et chimique encore meilleure que le NBR. Il peut fonctionner à des températures plus élevées, jusqu’à environ 150°C, et présente une résistance améliorée à l’oxydation et à l’ozone. Cela rend le HNBR idéal pour les conditions de forage plus exigeantes, telles que le forage de puits profonds où la température et la pression sont nettement plus élevées.
Le stator en caoutchouc est généralement lié à une coque métallique. Le processus de liaison est crucial car il garantit l’intégrité du stator pendant le fonctionnement. Un stator en caoutchouc bien lié peut transférer efficacement l'énergie hydraulique du fluide de forage au rotor, permettant une rotation en douceur du trépan.
Matériaux composites
Ces dernières années, les matériaux composites sont devenus une alternative au caoutchouc pour la construction de stators. Les composites offrent plusieurs avantages, notamment une résistance à l'usure améliorée, un rapport résistance/poids plus élevé et une meilleure résistance chimique dans certains cas.
Les polymères renforcés de fibres de carbone (CFRP) sont un type de matériau composite qui s'est révélé prometteur dans les stators de moteurs à boue. Le CFRP a une résistance et une rigidité élevées, qui peuvent résister aux conditions de pression et de couple élevées rencontrées lors du forage. Il présente également une excellente résistance à la fatigue, ce qui signifie qu’il peut supporter des charges répétées sans dégradation significative.
Un autre type de composite est celui des polymères renforcés de fibres de verre (GFRP). Le GFRP est moins cher que le CFRP et offre néanmoins de bonnes propriétés mécaniques. Il présente une bonne résistance à la corrosion et peut être adapté pour répondre à des exigences spécifiques en ajustant l'orientation des fibres et la matrice de résine.
Les stators composites peuvent être conçus avec des géométries complexes, ce qui peut améliorer les caractéristiques d'écoulement du fluide à l'intérieur du moteur à boue. Cela peut conduire à une conversion d’énergie plus efficace et à de meilleures performances globales.
Facteurs influençant la sélection des matériaux du stator
Température
La température est un facteur critique dans le choix du matériau du stator. Comme mentionné précédemment, différents matériaux ont des limites de température différentes. Dans les puits peu profonds, où la température est relativement basse, des stators en caoutchouc en NBR peuvent suffire. Cependant, pour le forage de puits profonds, où la température peut dépasser 150°C, des matériaux comme le HNBR ou les composites sont plus appropriés.
Environnement chimique
La composition chimique du fluide de forage affecte également le choix du matériau du stator. Les fluides de forage peuvent contenir divers produits chimiques, tels que des acides, des bases et des sels. Les matériaux en caoutchouc peuvent être sensibles aux attaques chimiques causées par certaines substances. Par exemple, certains acides peuvent dégrader le caoutchouc avec le temps. Dans de tels cas, les matériaux composites ou les caoutchoucs à haute résistance chimique, comme le HNBR, sont préférés.
Abrasion et usure
Le processus de perçage implique le mouvement du rotor à l’intérieur du stator, ce qui peut provoquer une abrasion et une usure. Les matériaux à haute résistance à l'usure sont essentiels pour garantir les performances à long terme du moteur à boue. Les matériaux composites, notamment ceux renforcés de fibres dures comme le carbone ou le verre, ont généralement une meilleure résistance à l'usure que le caoutchouc.
Impact du matériau du stator sur les performances du moteur de boue
Le choix du matériau du stator a un impact direct sur les performances du moteur à boue. Un matériau de stator de haute qualité peut améliorer l'efficacité, la puissance et la fiabilité du moteur.
Efficacité
Un moteur à boue efficace peut convertir un pourcentage plus élevé de l’énergie hydraulique du fluide de forage en énergie mécanique. La douceur de la surface du stator et sa capacité à maintenir une bonne étanchéité avec le rotor sont cruciales pour l'efficacité. Les stators en caoutchouc peuvent fournir une bonne étanchéité, mais ils peuvent subir des pertes d'énergie dues au frottement et à la déformation. Les stators composites, grâce à leurs propriétés mécaniques supérieures, peuvent réduire ces pertes et améliorer le rendement global du moteur à boue.
Puissance de sortie
La puissance de sortie d'un moteur à boue dépend du couple et de la vitesse du rotor. Un matériau de stator capable de résister à des différentiels de pression élevés et de transmettre efficacement le couple se traduira par une puissance de sortie plus élevée. Les matériaux composites, avec leur résistance et leur rigidité élevées, peuvent mieux gérer les conditions de couple élevé, ce qui entraîne une augmentation de la puissance de sortie.
Fiabilité
La fiabilité est de la plus haute importance dans l’industrie du forage pétrolier et gazier. Un stator fabriqué dans un matériau durable peut réduire la fréquence de maintenance et de remplacement, minimisant ainsi les temps d'arrêt. Les stators en caoutchouc peuvent devoir être remplacés plus fréquemment en raison de l'usure et de la dégradation chimique, tandis que les stators composites peuvent offrir une durée de vie plus longue et une plus grande fiabilité.
Nos offres de produits et outils associés
En tant que fournisseur de moteurs à boue, nous proposons une large gamme de moteurs à boue avec différents matériaux de stator pour répondre aux divers besoins de nos clients. Nous comprenons que chaque projet de forage a des exigences uniques et nous nous engageons à fournir les solutions les mieux adaptées.

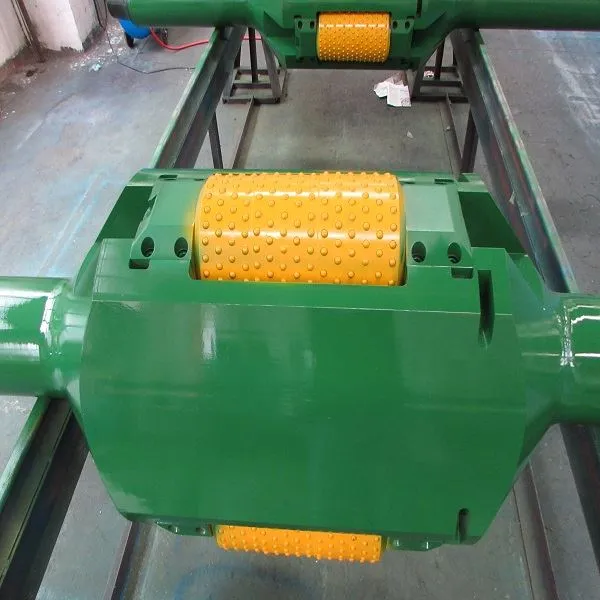

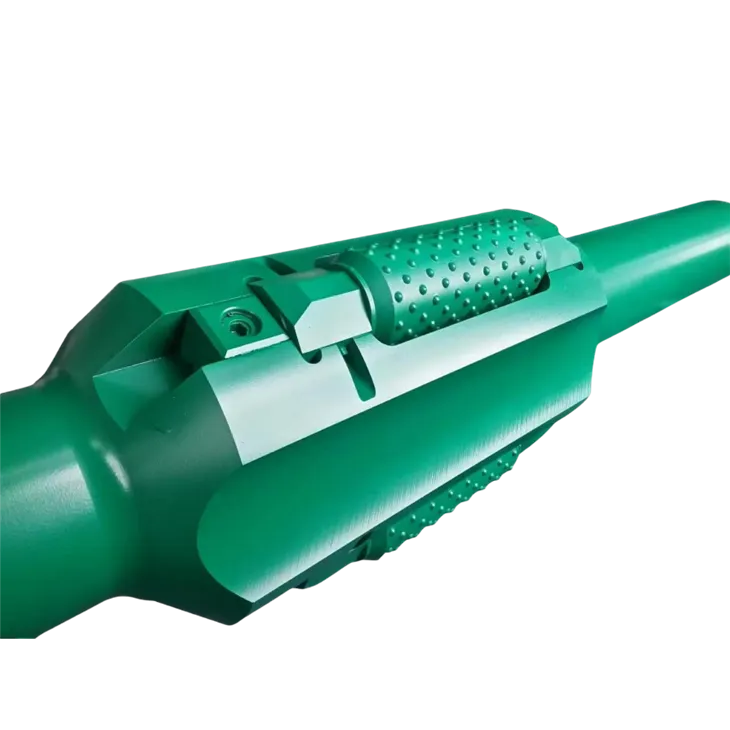

En plus de nos moteurs à boue de haute qualité, nous proposons également d'autres outils de forage de fond tels que leAlésoir à rouleaux Tornado™,Grattoir à carter non rotatif Vigor, etAimant à cordes Vigor. Ces outils sont conçus pour fonctionner conjointement avec nos moteurs à boue afin d'améliorer l'efficacité et les performances globales du forage.
Contact pour les achats
Si vous êtes à la recherche de moteurs à boue de haute qualité ou de l'un de nos outils de forage de fond de trou, nous vous invitons à nous contacter pour un achat et une discussion plus approfondie. Notre équipe d'experts est prête à vous aider à sélectionner les produits les plus adaptés à vos besoins spécifiques en forage. Nous croyons qu'il est important de fournir non seulement des produits de premier ordre, mais également un excellent service client et un excellent support technique. Que vous travailliez sur un projet de forage à petite échelle ou sur une opération offshore à grande échelle, nous avons les solutions pour répondre à vos exigences.
Références
- API RP 13B - 1, « Pratique recommandée pour les essais sur le terrain des fluides de forage à base d'eau », American Petroleum Institute.
- «Manuel d'ingénierie de forage», John P. Gates, Gulf Publishing Company.
- Documents techniques sur les matériaux avancés pour les applications de fond de puits publiés dans des revues telles que « Journal of Petroleum Science and Engineering » et « SPE Drilling & Completion ».
