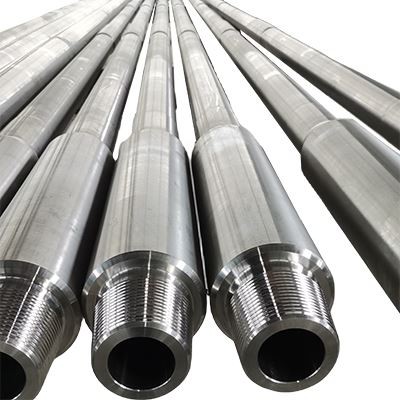

Collier de forage

Collier de forageen tant que composant d'un train de tiges, il est extrêmement tubulaire et utilisé pour forer dans le sol afin de fournir du poids sur le trépan pour le forage. Il est utilisé conjointement avec une tige de forage. Il existe principalement des types lisses et à rainures en spirale. Les colliers Vigor sont conçus selon les normes les plus élevées pour offrir des performances et une durabilité optimales pour les applications de forage exigeantes. Notre processus de fabrication est certifié selon les spécifications API 7-1 et NS-1, et nos produits sont soumis à un contrôle de qualité rigoureux pour garantir un service fiable dans des conditions de fond difficiles.



En matière de fabrication, le choix du matériau est d’une importance primordiale, ce qui garantit la durabilité et les performances du produit. Les trois principales options de matériaux pour Vigor'scolliers de foragesont AISI 4145H, 4145H Mod et des matériaux non magnétiques.

(1)AISI 4145H :

L'AISI 4145H est un acier allié à haute résistance connu pour ses excellentes propriétés mécaniques. C’est un choix populaire en raison de sa résistance supérieure, de sa ténacité et de sa résistance à l’usure et à la corrosion. Ce matériau est capable de résister aux contraintes élevées et aux charges de torsion rencontrées lors des opérations de forage, ce qui en fait une option fiable pour les environnements de forage exigeants.

(2)Module 4145H :

4145H Mod est une version encore plus améliorée de l'AISI 4145H, améliorant les propriétés mécaniques du matériau.

(3) Matériau non magnétique :

Dans certaines applications de forage, en particulier celles impliquant des équipements sensibles tels que les outils de forage directionnel et les instruments de fond, l'utilisation de matériaux non magnétiques est cruciale.Colliers de forage non magnétiquessont conçus pour minimiser les interférences avec les équipements de levé magnétique et maintenir la précision des opérations de forage directionnel. Ces colliers sont généralement fabriqués à partir d'alliages spéciaux qui présentent une très faible perméabilité magnétique, garantissant ainsi une interférence magnétique minimale tout en maintenant l'intégrité structurelle nécessaire au processus de forage. nos colliers non magnétiques offrent la résistance robuste nécessaire pour résister aux contraintes du forage horizontal, directionnel et à portée étendue. Avec une capacité de couple exceptionnelle et des caractéristiques de rectitude idéales, le collier Vigor transmet efficacement le poids et la puissance de rotation pour une plus grande efficacité de forage.





Vigor propose une gamme complète de configurations de colliers pour répondre à des exigences de forage spécifiques. Vous pouvez clairement obtenir les spécifications techniques de chaque type de collier dans le tableau suivant. :

(1) Colliers lisses : avec un diamètre extérieur lisse et chromé, il réduit le couple et évite les dommages lors du passage à travers le puits de forage. Le chromage dur augmente également la résistance à la corrosion.

(2) Colliers de forage en spirale : le profil en spirale/cannelé permet une circulation plus rapide et un nettoyage amélioré des trous. Les cannelures fournissent des canaux de fluide plus larges pour dégager rapidement les déblais et éviter le colmatage.

(3) Colliers de forage non magnétiques : Les colliers de forage non magnétiques sont conçus pour minimiser les interférences avec les équipements de surveillance magnétique et maintenir la précision des opérations de forage directionnel. Ces colliers sont généralement fabriqués à partir d'alliages spéciaux qui présentent une très faible perméabilité magnétique, garantissant ainsi une interférence magnétique minimale tout en maintenant l'intégrité structurelle nécessaire au processus de forage. nos colliers non magnétiques offrent la résistance robuste nécessaire pour résister aux contraintes du forage horizontal, directionnel et à portée étendue.







O.D.		I.D.		Longueur mm	Style de connexion	Diamètre du biseau mm	Rapport de résistance à la flexion
mm	Dans.	mm	Dans.
79.4	3-1/8	31.8	1-1/4	9150	NC23-31	76.2	2.57:1
88.9	3-1/2	38.1	1-1/2	9150	NC26-35(2-3/8IF)	82.9	2.42:1
104.8	4-1/8	50.8	2	9150	NC31-41(2-7/8IF)	100.4	2.43:1
120.7	4-3/4	50.8	2	9150	NC35-47	114.7	2.58:1
127.0	5	57.2	2-1/4	9150	NC3850(3-1/2IF)	121.0	2.38:1
152.4	6	57.2	2-1/4	9150 ou 9450	NC44-60	144.5	2.49:1
158.8	6-1/4	57.2	2-1/4	9150 ou 9450	NC44-62	149.2	2.91:1
158.8	6-1/4	71.4	2-13/16	9150 ou 9450	NC46-62(4IF)	150.0	2.63:1
165.1	6-1/2	57.2	2-1/4	9150 ou 9450	NC46-65(4IF)	154.8	2.76:1
165.1	6-1/2	71.4	2-13/16	9150 ou 9450	NC46-65(4IF)	154.8	3.05:1
171.4	6-3/4	57.2	2-1/4	9150 ou 9450	NC46-67(4IF)	159.5	3.18:1
171.4	6-3/4	71.4	2-13/16	9150 ou 9450	NC50-67(4-1/2IF)	159.5	2.37:1
177.8	7	57.2	2-1/4	9150 ou 9450	NC50-70(4-1/2IF)	164.7	2.54:1
177.8	7	71.4	2-13/16	9150 ou 9450	NC50-70(4-1/2IF)	164.7	2.73:1
184.2	7-1/4	71.4	2-13/16	9150 ou 9450	NC50-72(4-1/2IF)	169.5	3.12:1
196.8	7-3/4	71.4	2-13/16	9150 ou 9450	NC50-77	185.3	2.70:1
203.2	8	71.4	2-13/16	9150 ou 9450	NC50-80	190.1	3.02:1
209.6	8-1/4	71.4	2-13/16	9150 ou 9450	6-5/8REG	195.7	2.93:1
228.6	9	71.4	2-13/16	9150 ou 9450	NC61-90	212.7	3.17:1
241.3	9-1/2	76.2	3	9150 ou 9450	7-5/8REG	223.8	2.81:1
247.6	9-3/4	76.2	3	9150 ou 9450	NC70-97	232.6	2.57:1
254.0	10	76.2	3	9150 ou 9450	NC70-100	237.3	2.81:1
279.4	11	76.2	3	9150 ou 9450	8-5/8REG	266.7	2.84:1

※Le collier de forage peut être personnalisé selon la conception du client.





DE (po.)	4-3/4	6-1/4	6-3/4	7-1/4	7-1/2	8	9-1/2	10	11
Profondeur de coupe (po)	7/32 ±1/32	9/32 ±1/16	5/16 ±1/16	11/32 ±1/16	11/32 ±1/16	3/8 ±1/16	13/32 ±3/32	7/16 ±3/32	15/32 ±3/32
Pas en spirale (po.)	38 ±1	42 ±1	46 ±1	64 ±1	64 ±1	68 ±1	72 ±1	76 ±1	80 ±1

※Le collier de forage peut être personnalisé selon la conception du client.





Propriété mécanique des colliers de forage lisses et hélicoïdaux en AISI 4145 H.

Gamme DE		RendementForce	Traction Force	Élongation	Dureté	Essai d'impact
mm	Dans.	Mpa	Mpa	%	HB	J
79.4-171.4	3-1/8-6-3/4	Supérieur ou égal à 758	Supérieur ou égal à 965	Supérieur ou égal à 13	285-341	Supérieur ou égal à 54
177.8-279.4	7--11	Supérieur ou égal à 689	Supérieur ou égal à 930	Supérieur ou égal à 13	285-341	Supérieur ou égal à 54





Chaque produit Vigor est fabriqué avec précision en utilisant des méthodes de pointe pour garantir des performances fiables. Les alésages sont trépanés dans une direction sans décalage. Touscolliers de foragesont traités thermiquement avec une dureté comprise entre 285 et 341 BHN, qui sont garantis à un pouce sous la surface du tuyau.





- Les filetages laminés à froid empêchent le grippage et permettent une transmission de couple élevée même après une utilisation répétée.

- La rainure de soulagement des broches et l'alésage de la boîte améliorent le débit du fluide et empêchent l'accumulation de pression.

- Les évidements de glissement et d'ascenseur permettent une manipulation sécurisée des tuyaux avec l'équipement de forage.

- Les bandes dures sur les extrémités du boîtier et des broches augmentent la résistance à l'usure et la durée de vie, économisant ainsi sur les coûts de remplacement.





Grâce à leur conception robuste, les produits Vigor sont idéaux pour les opérations exigeantes de forage pétrolier et gazier.

La construction non magnétique en acier allié AISI 4145H rend nos colliers bien adaptés au forage directionnel et horizontal. Que vous ayez besoin d'un collier conforme à l'API 7-1 pour les plates-formes offshore ou de colliers optimisés pour les puits terrestres, Vigor a le produit qu'il vous faut. Avec une excellente capacité de couple, les produits Vigor améliorent le transfert de poids et la qualité du forage dans une large gamme d'environnements de forage, du forage de fond à l'exploration profonde d'hydrocarbures.



Avec notre qualité et notre ingénierie sans compromis, Vigorcollier de forageest la solution idéale pour les foreurs qui recherchent sécurité, durabilité et efficacité de forage. Veuillez contacter notre équipe pour discuter de la manière dont nos colliers peuvent optimiser vos programmes de forage.
