Emballeur ESP
L'ESP Packer de Vigor est un packer hydraulique spécialement conçu pour les puits de production à pompe électrique.
Avec sa configuration à triple chaîne, il offre une efficacité et une productivité accrues pour les opérations d’extraction de pétrole et de gaz.
Utilisant un mécanisme de réglage hydraulique, l'ESP Packer assure une étanchéité sûre et fiable entre le boîtier et le tube, empêchant toute fuite et optimisant les performances du système de pompe électrique.
Cette technologie d'emballage avancée fournie par Vigor est conçue pour répondre aux besoins spécifiques des puits de production de pompes électriques, offrant aux opérateurs une solution fiable pour améliorer leurs processus de production.
Description
Les packers ESP (Electric Submersible Pump) sont des outils de fond de puits essentiels utilisés dans l'industrie pétrolière et gazière pour isoler différentes zones au sein d'un puits de forage, permettant des opérations de production, d'injection ou d'abandon ciblées.
Fournisseur d'emballeurs Vigor--ESP
Emballeur ESPil s'agit d'un packer hydraulique à triple chaîne utilisé pour le puits de production de pompe électrique.
Lorsque le packer est transmis à travers le tubage, un ensemble hydraulique réaliserait alors l'étanchéité de l'anneau du tubage et du boîtier et le packer serait mis en place.
Le packer serait libéré après que les broches aient été cisaillées par une traction droite du tube.
Cette cale est équipée d'un presse-étoupe ainsi que du joint pour l'installation de la vanne de purge.
Caractéristiques
- Haute fiabilité
- La différence de pression de travail est de 2 500 psi.
- Force de libération ajustée en utilisant une bague de cisaillement différente
- Le corps court permet un fonctionnement aller-retour facile.
- Sélection des matériaux pour l'élastomère : Nitrile, HNBR et Aflas
- Sélection du matériau pour le corps : AISI4140 ou AISI4340
- Cadre fiable
- Réglé par mise sous pression du tube
- La quatrième ou la cinquième chaîne peut être ajoutée pour l'injection chimique, le passage de fibres ou l'installation d'une vanne d'évacuation automatique des gaz si les clients le demandent.
- Tous les types de fils sont disponibles.
Paramètres techniques
|
Code |
Normes relatives aux tubes |
Normes de boîtier |
Poids du boîtier (lb) |
O.D. |
ID de chaîne primaire |
ID de chaîne secondaire (po. [mm]) |
Troisième identifiant de chaîne (En.[mm] |
|
ESP-3 1/2 - 9 5/8 |
3 1/2 |
9 5/8 |
43.5 - 47 |
8.5[215.9] |
2.99[76] |
1.6[40.6] |
1.5[38.1] |
|
47 - 53.5 |
8.38[212.7] |
||||||
|
ESP-2 7/8- 7 5/8 |
2 7/8 |
7 5/8 |
26 - 29.7 |
6.6[167.64] |
2.36[60] |
1.5[38.1] |
1.5[38.1] |
|
33.7 |
6.52[165.61] |
Principes
Les emballeurs ESP peuvent être actionnés hydrauliquement ou mécaniquement. Les emballeurs à commande hydraulique utilisent la pression hydraulique pour régler et libérer les glissements, tandis que les emballeurs à commande mécanique s'appuient sur la force mécanique.
Le réglage et le relâchement de l'obturateur impliquent l'application ou le relâchement de la pression sur le mécanisme de réglage. Des manomètres ou des capteurs sont utilisés pour surveiller la pression appliquée au mécanisme de réglage et la différence de pression à travers l'obturateur. Ces informations sont essentielles pour garantir un réglage et un relâchement corrects de l'obturateur.
Avantages
- Fiabilité et durabilité : une construction robuste et des matériaux de haute qualité garantissent un fonctionnement fiable dans des conditions de fond de trou exigeantes.
- Facilité d'installation et d'entretien : des conceptions simples et efficaces facilitent une installation et une maintenance rapides et rentables.
- Résistance au sable et à la corrosion : Les matériaux et systèmes d’étanchéité avancés offrent une excellente résistance aux particules de sable abrasives et aux fluides corrosifs.
- Large plage de pression et de température : il est conçu pour résister à une large plage de pressions et de températures, ce qui le rend adapté à diverses applications de fond de trou.
Applications
- La fonction anti-préréglage empêche tout réglage prématuré lors du déploiement
- Garnitures en élastomère disponibles en HNBR, FKM et FEPM pour une compatibilité avec divers fluides et environnements ;
- Raccords filetés optionnels pour systèmes de passage de câbles d'alimentation en pack-off ou pénétrateurs traversants ;
- Ports optionnels supplémentaires pour l'évacuation de la pression annulaire, l'injection de fluide et/ou la dérivation du port de fil d'instrument ;
- Ces capacités rendent le réglage hydrauliqueLes emballeurs de l'ESPconvient à une large gamme d'applications, notamment :
- Optimisation de la production et remontée artificielle des puits de pétrole et de gaz
- Isolation zonale et gestion des fluides dans les puits d'injection
- Contrôle de la pression et de la température dans les puits géothermiques
- Opérations d'abandon et de colmatage de puits

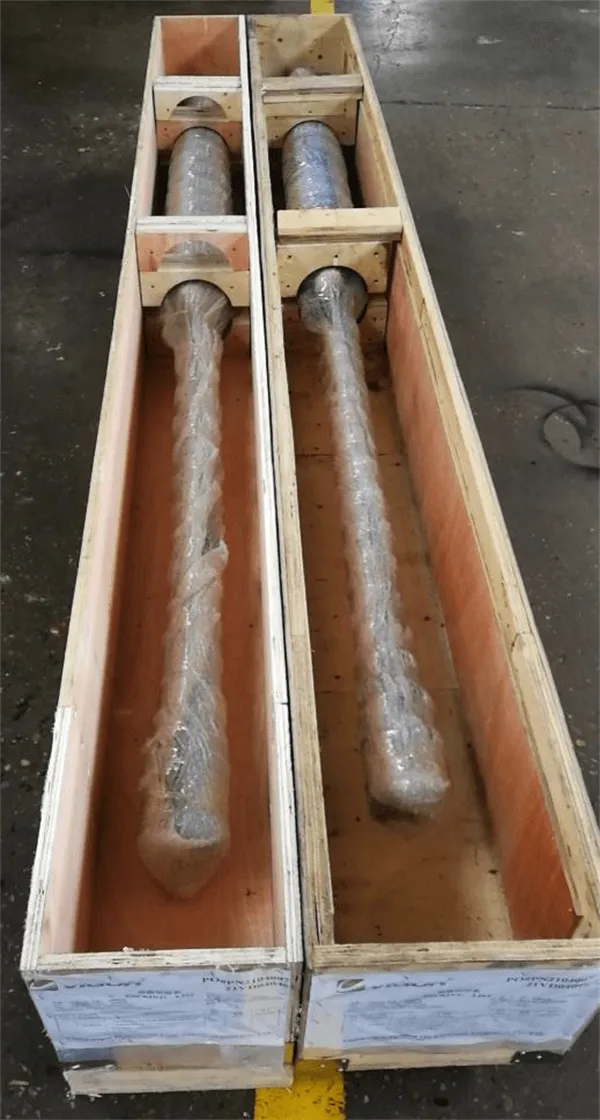

Photos livrées
Nos colis sont serrés et pratiques pour le stockage, nous nous assurons que l'ESP Packer atteint en toute sécurité les champs des clients même après des milliers de kilomètres de transport par mer et par camion, nous avons également notre inventaire qui peut répondre aux exigences des commandes importantes et urgentes du client.
